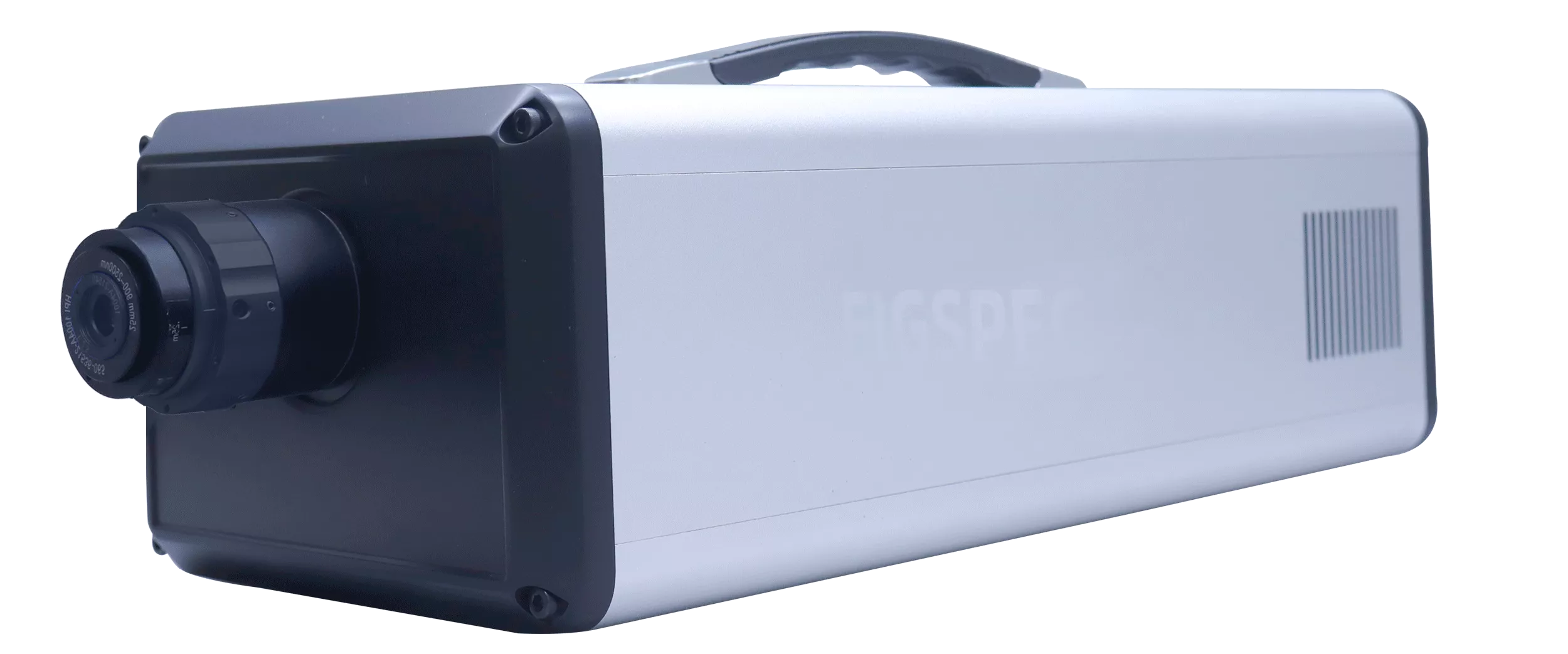

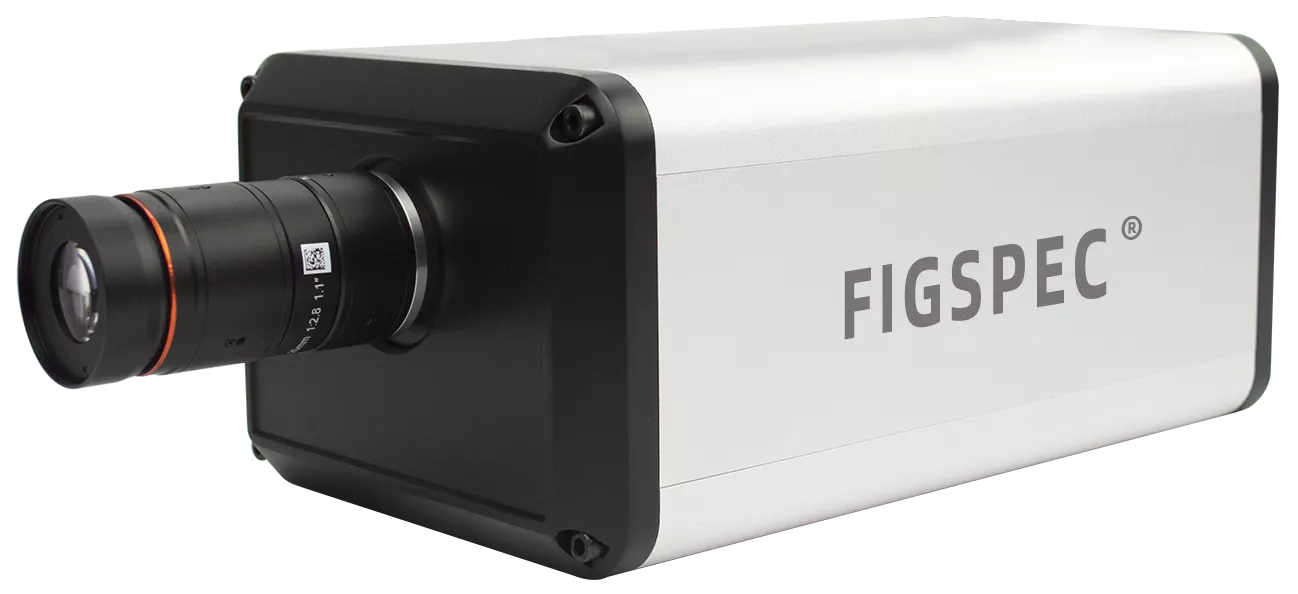

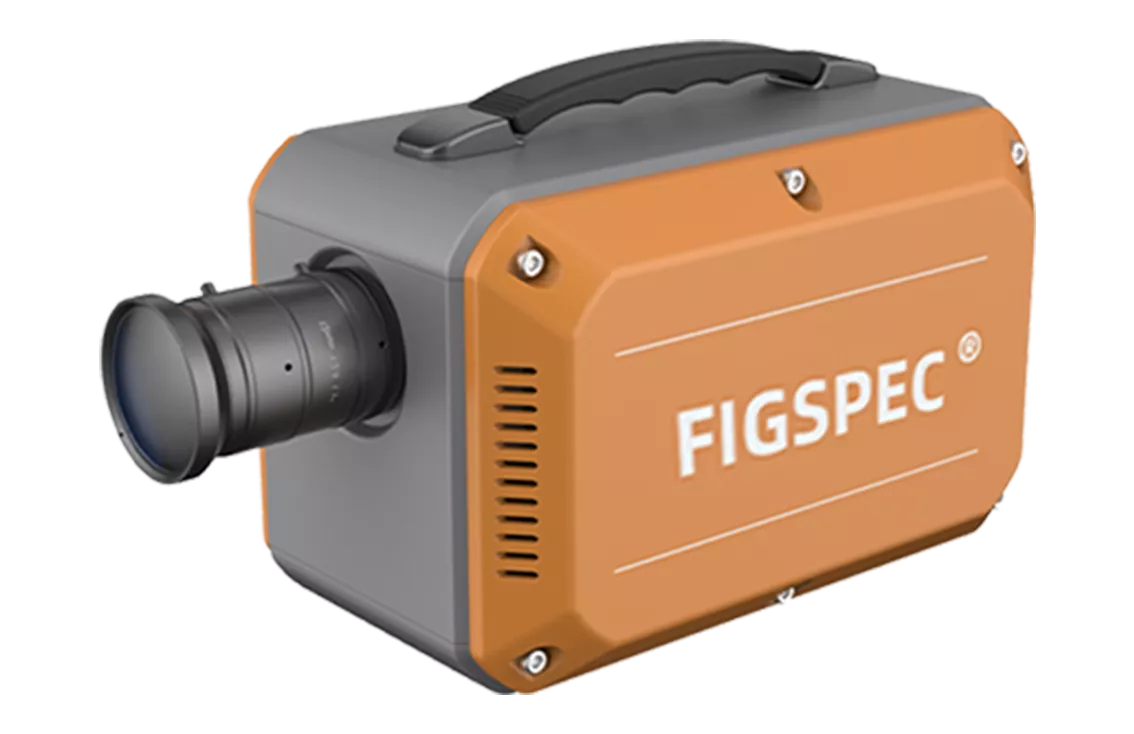

成像高光谱相机
FS2X系列
FigSpec®系列成像高光谱相机采用高衍射效率的透射式光栅分光模组与高灵敏度面阵列相机、结合内置扫描成像及辅助摄像头技术,解决了传统高光谱相机需外接推扫成像机构及调焦复杂等难以操作的问题。可与标准C接口的成像镜头或显微镜直接集成,实现光谱影像的快速采集。
产品特点
可见光/近红外:
· 光谱范围:400-1000nm,波长分辨率优于2.5nm,可达1200个光谱通道
· 图像分辨率可达1920*1920

短波近红外:
· 光谱范围:900-1700nm,波长分辨率优于8nm,可达254个光谱通道
· 图像分辨率可达320*320
技术参数


型号

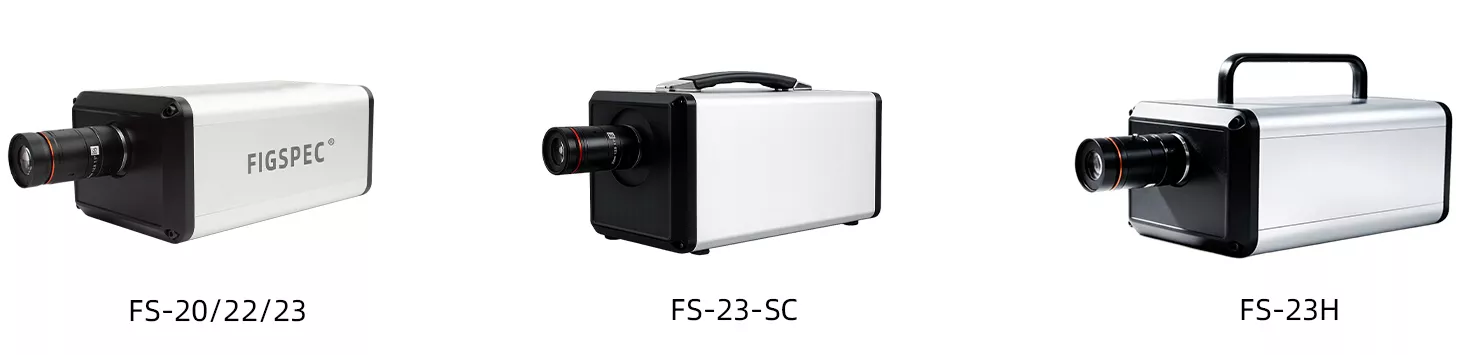

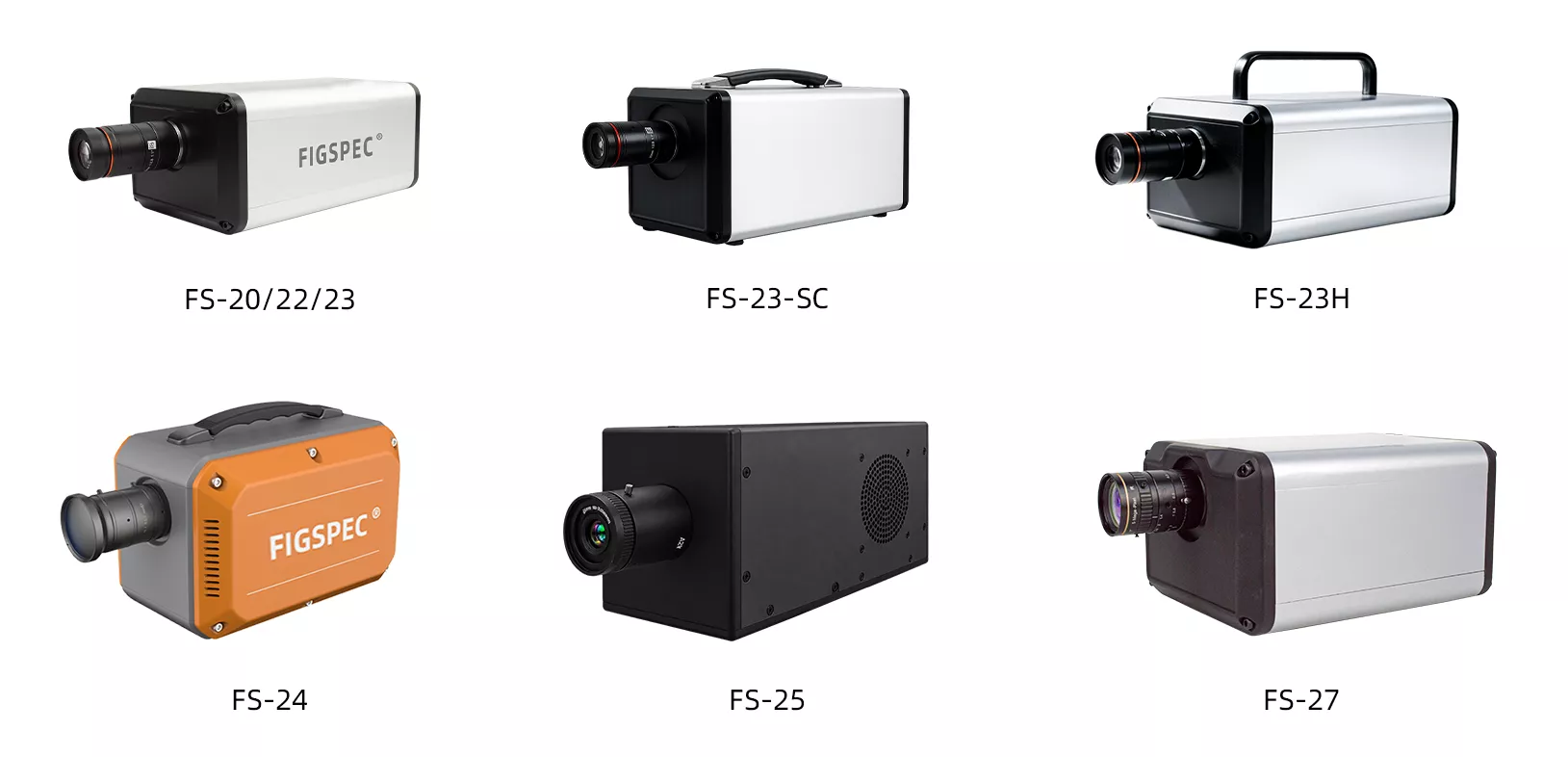

FS-20

FS-22

FS-23

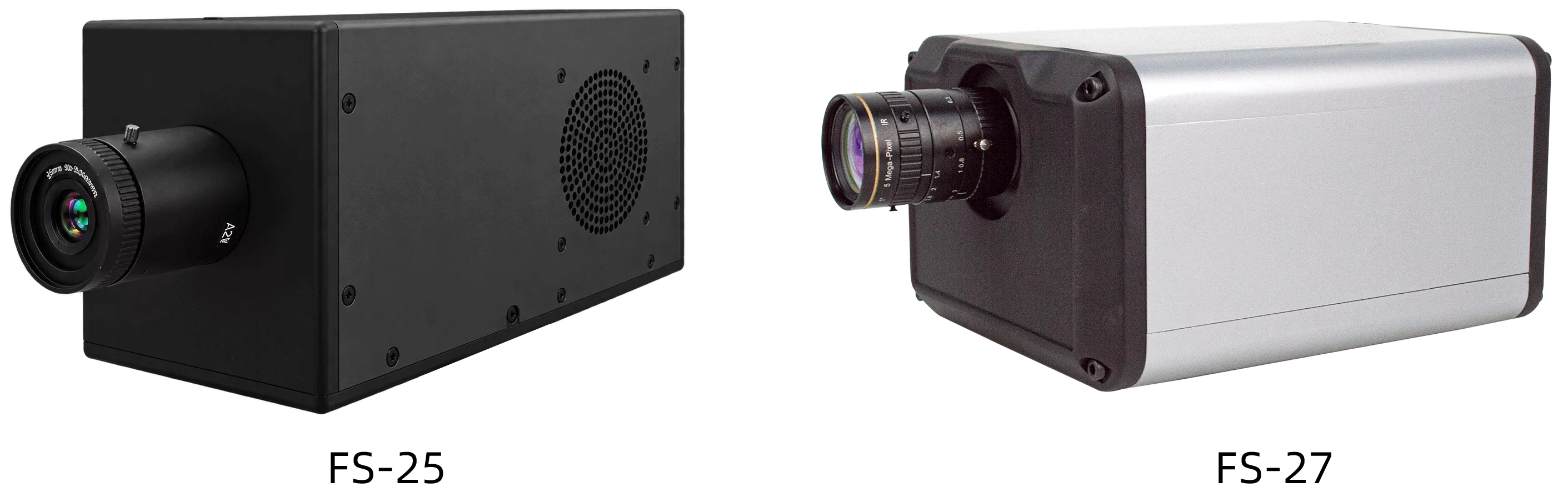

FS-25

FS-27

分光方式

透射光栅分光

透射光栅分光

透射光栅分光

透射光栅分光

透射光栅分光

图像分辨率

1920*1920

1920*1920

1920*1920

320*320

1280*1280

动态范围

12 bits

12 bits

12 bits

14 bits

12 bits

成像速度

≤15秒

≤15秒

≤5秒

≤5秒

≤5秒

光谱通道数

600

1200

1200

254

1024

光谱范围

400-700nm

400-1000nm

400-1000nm

900-1700nm

900-1700nm

光谱分辨率(FWHM)

2.5nm

5nm

2.5nm

8nm

6nm

狭缝宽度

25um

25um

25um

25um

25um

透射效率

60%

60%

60%

60%

>60%

杂散光水平

0.5%

0.5%

0.5%

0.5%

<0.5%

像素大小

5.86um*5.86um

5.86um*5.86um

5.86um*5.86um

30um*30um

5um*5um

探测器类型

CMOS

CMOS

CMOS

InGaAs

InGaAs

传感器成像面尺寸

11.3*7.1mm

11.3*7.1mm

11.3*7.1mm

9.6mm x 7.68mm

9.6mm x 7.68mm

标配镜头焦距

25mm

25mm

25mm

25mm

25mm

工作距离

100mm-

150mm-

100mm-

100mm-

150mm-

视场角

25°

25°

25°

17°

14.5°

最·小曝光时间

34us

21us

21us

1us

1us

最·大曝光时间

10秒

10秒

10秒

1秒

10秒

信噪比

600/1

600/1

600/1

600/1

600/1

数据接口

USB3.0

USB3.0

USB3.0

千兆网

USB3.0

相机镜头接口CC-MountCCC-Mount
配件USB3.0传输线USB3.0传输线USB3.0传输线千兆网传输线USB3.0传输线
成像功能

有ROI功能

可以实现单个区域ROI

有ROI功能

可以实现单个区域ROI

有ROI功能

可以实现多个区域ROI

有ROI功能

可以实现单个区域ROI

有ROI功能

可以实现多个区域ROI

辅助成像功能

辅助取景摄像头

实现对拍摄区域的监控

辅助取景摄像头

实现对拍摄区域的监控

辅助取景摄像头

实现对拍摄区域的监控

辅助取景摄像头

实现对拍摄区域的监控

辅助取景摄像头

实现对拍摄区域的监控

供电方式内置电池供电

内置电池供电

(系统电源 :DC 16.8V/3A)

内置电池供电内置电池供电内置电池供电
主机尺寸*255mm*138mm*107mm

255mm*138mm*107mm

255mm*138mm*107mm

335mm*182mm*143mm

248mm*145mm*145mm

重量**小于2.8kg小于2.8kg小于2.8kg小于5.3kg2.535kg


*尺寸不含镜头和提手        **重量不含镜头

应用领域
光谱分析,矿物甄别,材料分选,蔬果分析,地质勘探,农业遥感,工业检测,无人机载高光谱,成像分析,便携式高光谱成像分析,可见光高光谱成像分析,红外高光谱成像分析,热红外高光谱成像分析,黑色塑料分选,金属制造,色选,气体检测,火焰分析,农业植被类型识别,垃圾回收,水果质量分析,显微高光谱分析,农业高光谱,遥感高光谱,光谱成像分析,植被高光谱,航空高光谱,高光谱异常检测,荧光高光谱分析,显微高光谱成像,地物高光谱分析,室内高光谱分析,刑侦高光谱分析,土壤高光谱分析,环境监测。
纺织品检测
药品成份分析
果蔬分选
农产品检测
