VIS-NIR-SWIR(400-1700nm)高光谱分析系统
产品特点

单传感器光路实现(400-1700nm)高光谱探测;

光谱分辨率小于18nm

空间分辨率640;


0
线扫描相机(FS-14)
成像相机(FS-24)
无人机高光谱相机FS-64C
激光雷达无人机高光谱系统FS-64
技术参数

1、线扫描相机(FS-14)


产品名称

FS-14线扫描相机

分光方式

透射光栅

光谱范围

400-1700nm

光谱波段数

大于250

光谱分辨率(FWHM)

18nm

狭缝宽度

25um

透射效率

>60%

杂散光

<0.5%

空间像素数

640

像素大小

5um

镜头焦距

16mm

成像速度

200fps

探测器

InGaAs

SNR(Peak)

600/1

相机输出

USB3.0

相机接口

C-Mount

配件

镜头、数据线、电源

技术支持

可提供SDK,支持二次开发

ROI

多个区域

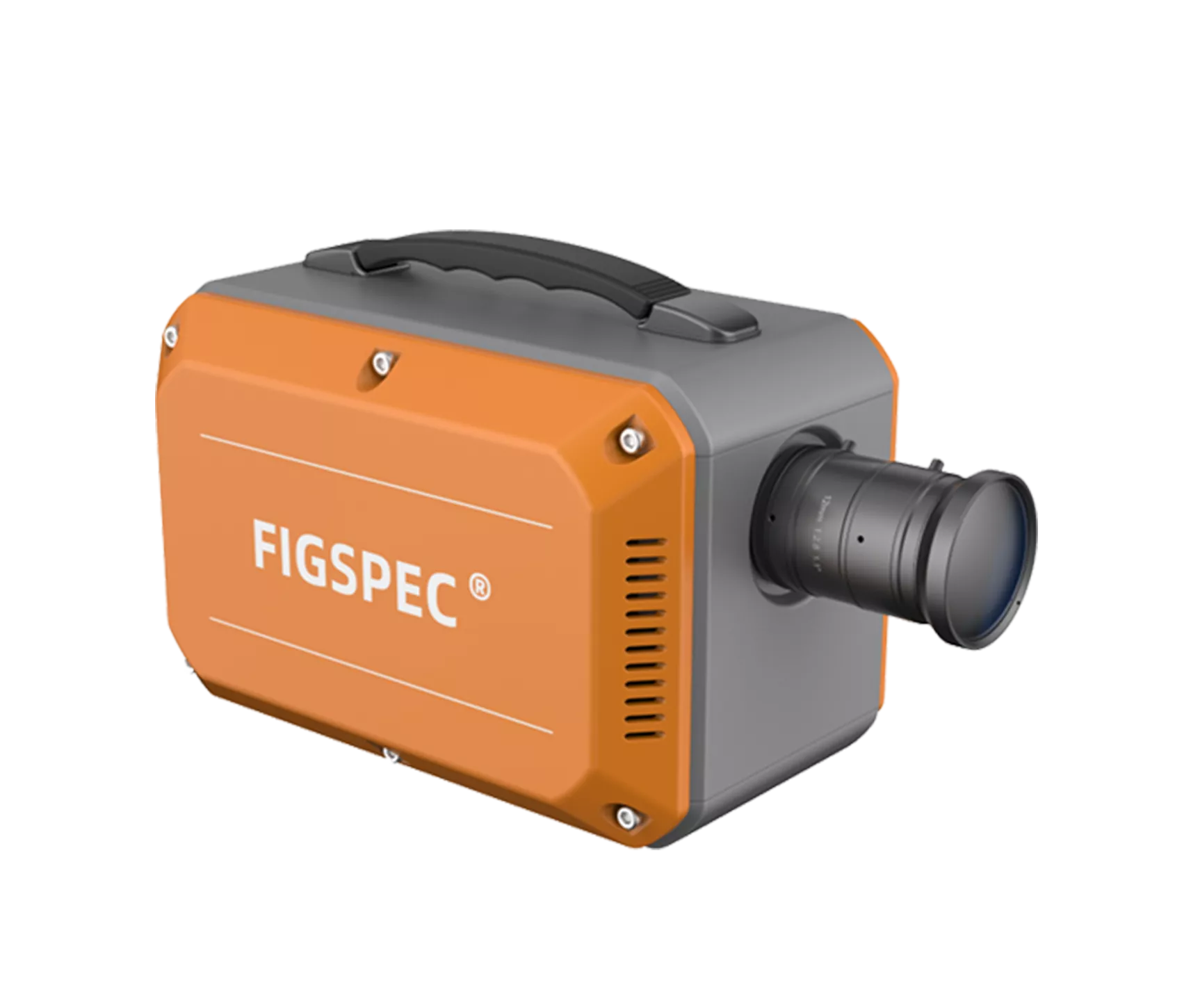

2、成像相机(FS-24)


产品名称

FS-24成像相机

分光方式

透射光栅分光

图像分辨率

640*640

动态范围

12 bits

成像速度

5秒

光谱通道数

250

光谱范围

390-1710nm

光谱分辨率

18nm

狭缝宽度

25um

透射效率

≥60%

杂散光

≤0.5%

像索大小

5um*5um

探测器

InGaAs

配镜头焦距(mm)

25mm

最小工作距离(mm)

100mm

视场角

25°

最小曝光时间

21us

**曝光时间

10秒

SNR(Peak)

600/1

相机输出

USB3.0

镜头接口

C

配件

USB3.0传输线

ROI

ROI功能,可以实现单个区域ROI

辅助成像功能

辅助取景摄像头实现对拍摄区域的监控

供电方式

内置电池供电

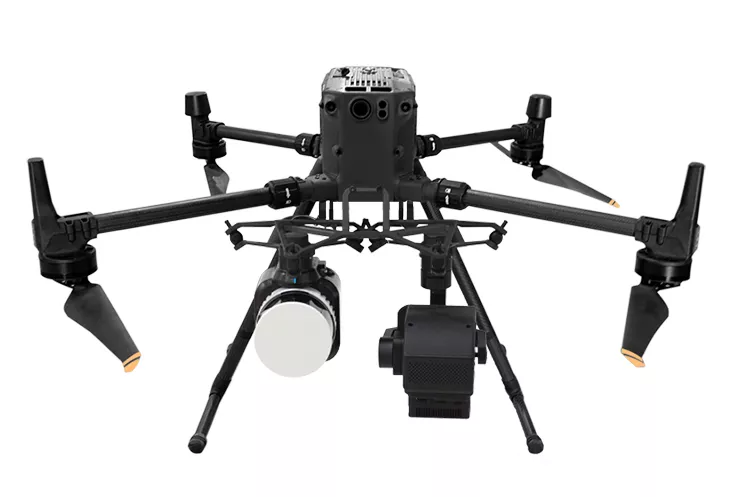

3、激光雷达无人机高光谱系统FS-64


产品名称

FS-64 激光雷达无人机高光谱系统

系统测量精度

5cm

测程

300m

扫描视场角

40.3°(垂直)*360°(水平)

点频

64万点/秒(单回波)

128万点/秒(双回波)

192万点/秒(三回波)

内置相机像索

2600万(6252*4168)

镜头焦距

16mm

主机重量

1Kg

工作温度

-20°C~+50℃

存储温度

-20°C~+65

防护等级

IP64

存储容量

512G内置存储/512G拓展存储

数据拷贝方式

Type-C

挂载接口

Djl Skyport接口

飞行平台

M300/M350 RTK

操控方式

支持按键启动采集,包括开机供电和数据采集

遥控器操控

支持遥控器APP控制设备工作

数据拷贝速度

**300M/s

存储方式

内置存储和TF卡存储

设备操控软件

M300/M350无人机遥控器一体化操控软件

软件

采集软件、拼接软件和分析软件

照明方式

被动照明(不含光源)

分光方式

透射光栅

光谱范围

400-1700nm

光谱波段

250

光谱分辨率(FWHM)

18nm

狭缝宽度

25um

透射效率

>60%

杂散光

<0.5%

空间像素数

640

像素大小

5um

成像速度

全波段200HZ,ROI后可实现4000HZ

探测器

InGaAs

信噪比

600/1

相机输出

USB3.0或千兆网

相机接口

C-Mount

配件

USB3.0传输线或千兆网传输线

ROI

多个区域

嵌入式数据采集处理存储单元

嵌入式处理器512GSSD存储

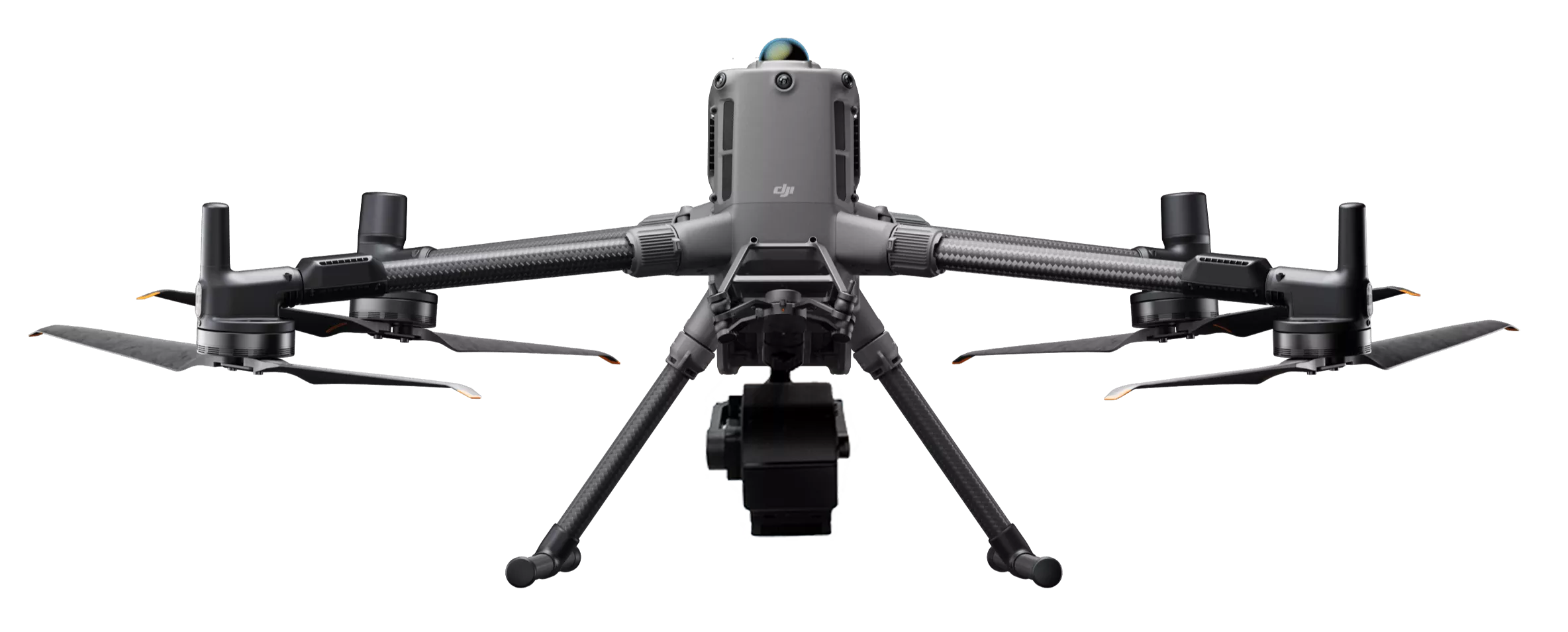

4、无人机高光谱相机FS-64C


产品名称

FS-64C无人机高光谱相机

分光方式

透射光栅分光

光谱范围

400-1700nm

光谱波段

250

光谱分辨率

18nm

狭缝宽度

≤25um

光谱效率

>60%

杂散光

<0.5%

空间像素数

6.4

像素大小

5um*5um

成像速度

全波段200Hz,**4000HZ

探测器

InGaAs

SNR(Peak)

600/1

相机输出接口

USB

相机镜头接口

C-Mount

ROI功能

可实现多个区域

内置嵌入式数据采集处理单元

windows操作系统,8G内存1TB固态硬盘有HDMI接口,USB3.0接口,和相机一体设计

散热方式

内部风冷散热

操作方式

操作方便,无需专业无人机操控手,可实现单人操作

观测方式

通过地面站实时观测飞机采样地点、高光谱图像、光谱数据,功能

校正方式

辐射度校正、反射率校正、区域校正支持批处理

数据格式

兼容spe格式、hdr格式、scp格式

应用软件

FIGSPEC UAV,FIGSPEC Merage拼图软件FIGSPEC studio 应用软件 图像分析软件

附件

反射率校准板

镜头焦距

25mm

镜头视场

大于25°
